金屬矩鞍環(huán)填料清洗方法，當(dāng)金屬矩鞍環(huán)填料變黑后，通過哪種方法可以讓其舊如新？和江西凱萊來了解下吧。

　　黑龍江客戶是甲醇凈化項目，系統(tǒng)是二氧化碳再生塔。當(dāng)年項目由油改煤后，脫碳溶液系統(tǒng)舊設(shè)備和管道閑置?，F(xiàn)在，需要重啟二氧化碳再生塔。發(fā)現(xiàn)由于停機時間較長，部分金屬矩鞍環(huán)的滲釩膜脫落，脫落部分有浮銹。如果更換的話，成本會增加近一百萬。如果還想使用這些矩鞍環(huán)填料，需要沖洗掉填料的浮銹和滲釩膜并重新滲釩，以甲醇系統(tǒng)啟動后脫碳系統(tǒng)的穩(wěn)定性。為此，黑龍江客戶公司對二氧化碳再生的金屬鞍環(huán)填料進行了清洗試驗。

　　金屬矩鞍環(huán)填料表面的釩化膜是偏釩酸鉀與鐵在脫碳溶液中反應(yīng)形成的氧化鐵保護膜。為了清除滲釩膜，客戶根據(jù)實際情況使用無機酸和有機酸選擇烏洛托品、羅丹明、緩蝕劑和檸檬酸等成分。使用后反應(yīng)開始劇烈，金屬矩鞍環(huán)填料表面出現(xiàn)氣泡，酸洗液呈灰褐色。連續(xù)反應(yīng)的結(jié)果是溶液呈紅棕色，大量的水垢脫落。2.5h小時后，試驗結(jié)束，取出包裝，用清水沖洗。環(huán)外大部分水垢被去倒，但環(huán)內(nèi)仍有一小部分水垢。因此，第二次更換溶液，使用3%檸檬酸和0.2%羅丹明。2小時后，觀察到填料環(huán)外表面的滲釩膜已被去除，并且在內(nèi)部發(fā)現(xiàn)少量膜。6小時后，測試結(jié)束。

　　根據(jù)清洗試驗結(jié)果，黑龍江客戶選擇了檸檬酸作為清洗劑，并選擇了好的緩蝕劑進行塔內(nèi)清洗。這樣既節(jié)省了人力物力，又為甲醇開車爭取了時間，可以達到預(yù)期的清洗目的。目前，二氧化碳再生塔已重新釩化并投入使用。

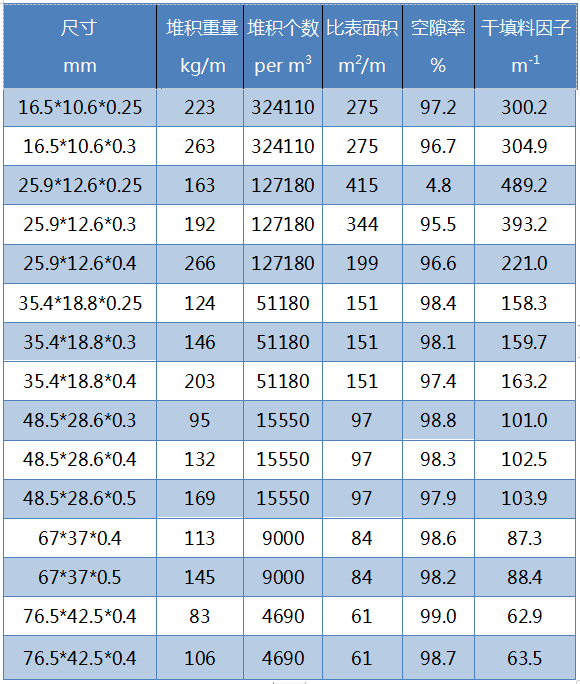

　　金屬環(huán)矩鞍填料參數(shù)

　　金屬矩鞍環(huán)填料的生產(chǎn)材料，常用：304、碳鋼、鈦、316L、合金和其它材料。

　　目前市面上有兩種不同類型的金屬矩鞍環(huán)填料。一種是使用較廣東的普通馬鞍環(huán)，另一種是IMTP金屬馬鞍環(huán)填充物，也被用戶稱為外貿(mào)馬鞍環(huán)。這兩種形狀相似，但是尺寸和內(nèi)部曲率卻不同。

　　IMTP金屬馬鞍環(huán)填料規(guī)格:IMTP＃15，IMTP＃25，IMTP＃40，IMTP＃50，IMTP＃60，IMTP＃70

　　瀏覽更多矩鞍環(huán)填料資訊：塑料矩鞍環(huán)有哪些實用特點　　　　金屬矩鞍環(huán)都能應(yīng)用在那些地方
