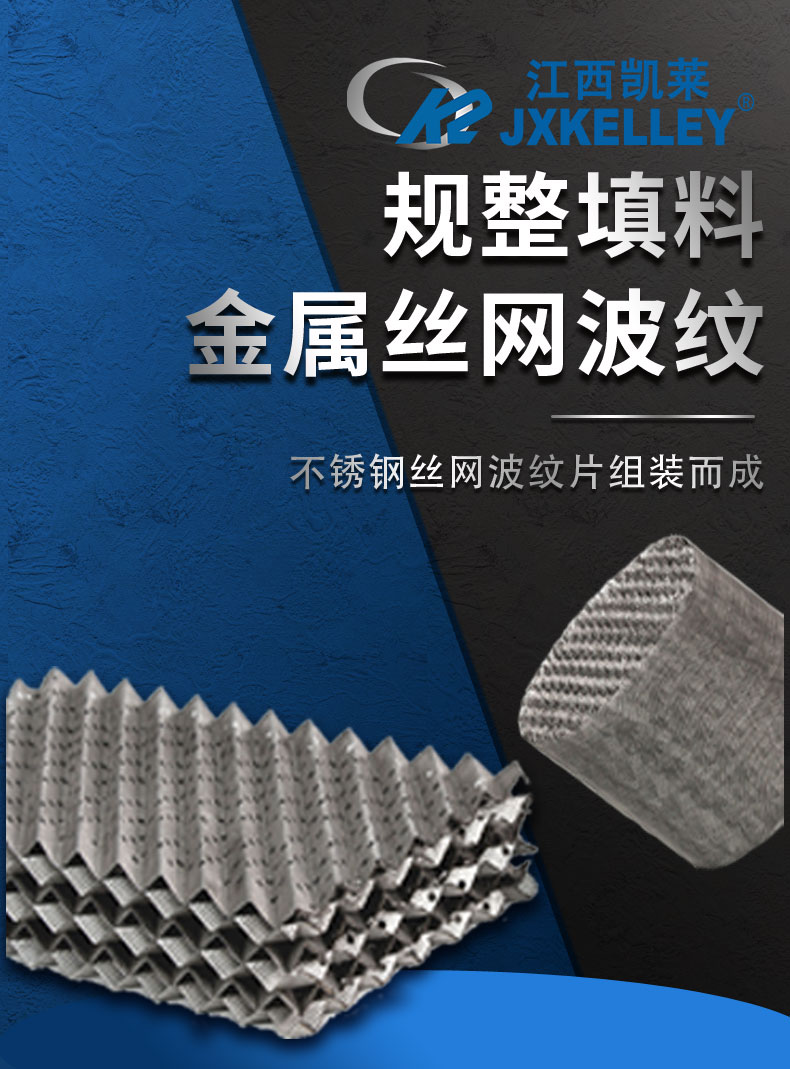

金屬絲網波紋規整填料是規整填料的創新產品。它是由幾個平行直列的金屬波紋網排列組成。在金屬板上，先壓出密度較小的孔徑直徑0.4-0.5mm，然后將多刺孔板壓制成波紋片組裝成規整填料。由于表面的孔結構，填料的潤濕性能得到了提高，金屬絲網波紋規整填料的性能得到了保持。不銹鋼波紋填料分為孔板波紋填料、板網波紋填料、壓延孔板波紋填料、絲網波紋填料和環形波紋填料。

　　金屬絲網波紋規整填料的特點

　　金屬絲網波紋規整填料(波紋頂角約90度，波紋形成的通道和垂直方向?yàn)?5度或30度。相鄰的兩波紋片流道為90度，上下波紋填料旋轉90度疊放。在直徑較小的用法蘭連接的塔內，波紋填料制成整個圓盤，直徑略小于塔的內徑。在直徑較大的塔內，每盤波紋填料分成幾塊，通過人孔放入塔內，在塔內拉成一個完整的圓盤。上下兩盤填料的波紋片旋轉90度，使流體在塔內充分混合。具有壁薄、間隙率大、通量大、重量輕、阻力小、氣相通道傾角小、規則、氣體接觸充分、分離效果好、效率高、壓降低等特點。

　　金屬絲網波紋規整填料由垂直波紋絲網條組成，波紋方向與塔軸傾斜角30°或45%相鄰兩片波紋方向相反，填料盤直徑比塔徑小幾毫米，視塔徑而定，填料盤填充塔截面。每個填料的外箍圈都可以翻邊，避免壁流，上下相鄰兩個圓盤旋轉90°裝填。對小塔徑，填料整盤裝填，直徑在1.5m以上的大塔或無法蘭結構的塔器，可采用分塊形式從人孔裝人塔內重新組裝。絲網波紋填料的主要材料有不銹鋼、銅、鋁、鐵、鎳等。

　　金屬絲網波紋規整填料的傳質性能直接取決于填料的比表面積。根據比表面積的不同，可分為250型、500型和700型。由于金屬絲網填料屬于液膜傳質類型，在波紋填料片上開孔或制成雙層絲網填料，以加強液體均勻分布在絲網波紋片上，在噴涂密度低的情況下，讓液體均勻分布在絲網片上是保持高分離效率的關鍵。

　　金屬絲網波紋片上有小孔，加強液體均勻分布和液膜更新，減少填料中的死角，增加分離效率。為了加強氣液的橫向混合，波紋片上的孔直徑為45mm為宜。
